  #11
Alt 24.10.2015, 00:44
AIR AIR ist offline
-

Registriert seit: 01.12.2008
Beiträge: 2.432
Standard

.
Analoge Quelle (interessante Neuheit), PERREAUX Verstärker, Swisscables, GENUIN PULSE Lautsprecher.

__________________
gewerblicher Teilnehmer
www.weidlich-audio.de
Mit Zitat antworten
  #12
Alt 24.10.2015, 21:48
Wonneproppen Wonneproppen ist offline
Missetäter

Registriert seit: 19.12.2013
Beiträge: 3.629
Standard

Das wäre dann wohl dieses:

http://www.audio-markt.de/neuheiten....2&Wer=Vertrieb
__________________
"Wer herausgeht, muß auch wieder hereinkommen."
Herbert Wehner
Mit Zitat antworten
  #13
Alt 25.10.2015, 19:34
Wonneproppen Wonneproppen ist offline
Missetäter

Registriert seit: 19.12.2013
Beiträge: 3.629
Standard

Produktbeschreibung:

http://www.genuin-audio.de/Website/Pulse.html
__________________
"Wer herausgeht, muß auch wieder hereinkommen."
Herbert Wehner
Mit Zitat antworten
  #14
Alt 26.10.2015, 16:48
Wonneproppen Wonneproppen ist offline
Missetäter

Registriert seit: 19.12.2013
Beiträge: 3.629
Standard

Erinnert mich entfernt an die Dynaudio Axis:

__________________
"Wer herausgeht, muß auch wieder hereinkommen."
Herbert Wehner
Mit Zitat antworten
  #15
Alt 29.10.2015, 20:30
AIR AIR ist offline
-

Registriert seit: 01.12.2008
Beiträge: 2.432
Standard Analog Forum Krefeld 2015

.
ANALOG FORUM KREFELD 2015
GENUIN AUDIO präsentiert die neuen GENUIN PULSE Lautsprecher.

Am Samstag gehts los!


__________________
gewerblicher Teilnehmer
www.weidlich-audio.de
Mit Zitat antworten
  #16
Alt 31.10.2015, 09:56
AIR AIR ist offline
-

Registriert seit: 01.12.2008
Beiträge: 2.432
Standard Analog Forum Krefeld 2015

.
Es ist angerichtet - wir freuen uns auf Euren Besuch im Raum Zukunft auf dem Analog Forum Krefeld!

Die neuen Genuin Pulse Lautsprecher


__________________
gewerblicher Teilnehmer
www.weidlich-audio.de
Mit Zitat antworten
  #17
Alt 07.11.2015, 13:14
AIR AIR ist offline
-

Registriert seit: 01.12.2008
Beiträge: 2.432
Standard Frequenzfilter

.
Das Gehirn der Pulse

Für die korrekte Wandlung ist die Frequenzweichenschaltung von großer Bedeutung.
Analoge Filter mit großer Steilheit (12, 18 dB/Oktave oder mehr) oder gar die Verpolung eines Lautsprechersystems gegenüber anderen verzerren die Einschwingvorgänge.
Einfache Filter erster Ordnung (6 dB/Oktave) finden in der Praxis nicht die Idealbedingungen vor, die für eine korrekte Schallsumme erforderlich wären.
Das liegt daran, dass jedes Lautsprecherchassis selbst einen Bandpass darstellt, mit den entsprechenden Phasenverschiebungen.
Diese addieren sich zu denen der Filter erster Ordnung.
Die GENUIN PULSE wird über ein komplexes Filternetzwerk angesteuert und entzerrt.
So bleibt trotz Filterung die Wandlung im Zeit-/Phasenverhalten korrekt.

Die Qualität der Frequenzweichenbauteile wird oftmals unterschätzt oder schlicht ignoriert.
Die Frequenzweichen befinden sich im Verborgenen und entziehen sich dem Blick und meistens auch der Fachkenntnis des Betrachters.
Dennoch bestimmen sie maßgeblich die Klangqualität.
Der Unterschied zwischen einer Bestückung mit "Standard-Qualität" und einer mit exzellenten Bauteilen
kann durchaus dem Unterschied von durchschnittlichen zu exzellenten Elektronikkomponenten der Hifi-Anlage entsprechen.

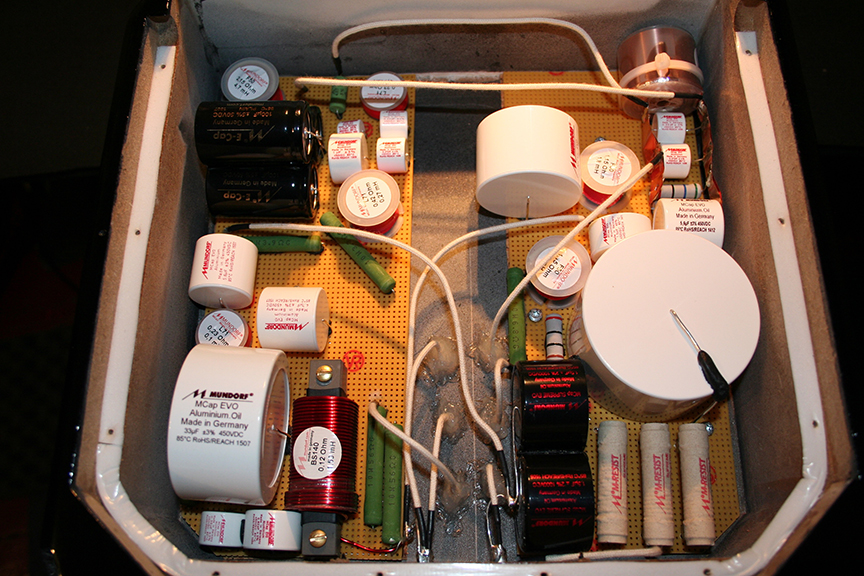

Die folgende Abbildung zeigt die vom Lautsprecher-Innenvolumen getrennte Frequenzweichen-Kammer im unteren Bereich des Gehäuses.
Durch die räumliche Trennung der Elektronik vom Druck-Bereich werden Mikrofonie-Effekte reduziert.

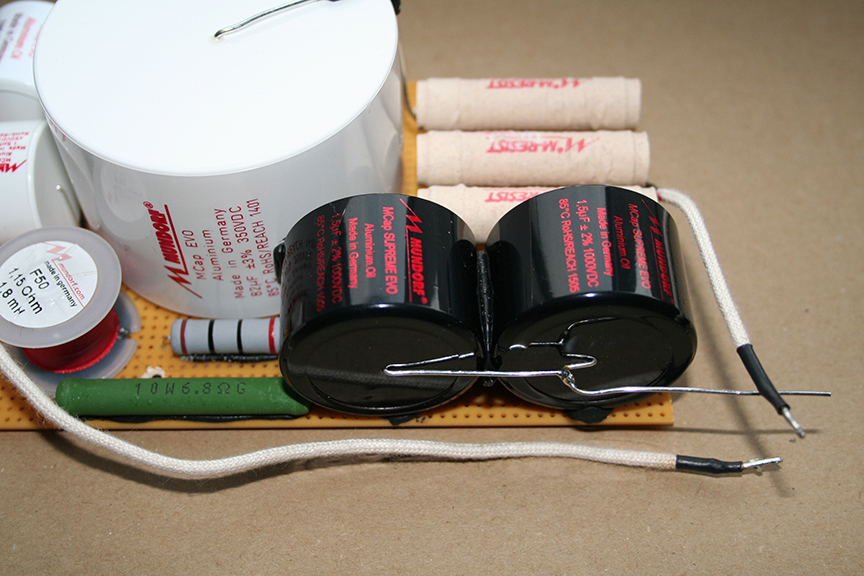

Die Qualität der Frequenzweichen-Bauteile ist außergewöhnlich hoch.
Insbesondere wenn man den betriebenen Schaltungs-Aufwand mit der entsprechenden Anzahl an Bauteilen berücksichtigt, ist dies in dieser Preislage eine Rarität.
Der Zeitaufwand für den Aufbau der Frequenzweichen ist enorm.

Als Innenverkabelung kommen Leiter von Swisscables zum Einsatz.
Es sind textilummantelte Solidcore-Kupfer-Leiter höchster Qualität, die liebevoll in den passenden Längen konfektioniert werden.

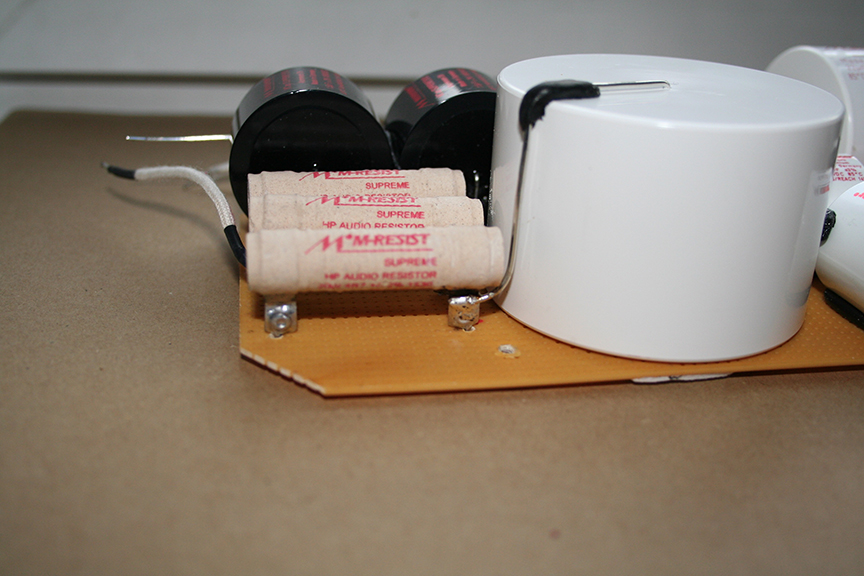

Die Signalwege werden kurz gehalten. Die Anschlusskontakte der Bauteile werden möglichst direkt miteinander verdrillt und mit Lötzinn fixiert.
Der Aufbau erfolgt sorgfältig, die Bauteile werden mit einer schwingungsmindernden Knete verklebt, bzw. beruhigt.



Die Anzahl und die Wirkung der Bauteile im Signalweg der Lautsprecherchassis sind minimal.
Es ist keine Schaltung, die nach der "Holzhammer-Methode" arbeitet.
Ganz im Gegenteil; die Frequenzfilter wirken fein abgestimmt zielgerichtet.
Entsprechend durchlässig sind die Schaltungen und somit auch der Klang.

Viel Spaß beim Hören!

AIR


__________________
gewerblicher Teilnehmer
www.weidlich-audio.de
Mit Zitat antworten
  #18
Alt 08.11.2015, 11:58
AIR AIR ist offline
-

Registriert seit: 01.12.2008
Beiträge: 2.432
Standard Bass

.
Heartbeat



Für eine Anpassung des Lautsprechers an die Wiedergabebedingungen des Hörraumes im Bassbereich verfügt die GENUIN PULSE über eine variable Bassreflexabstimmung.
Drei Bassreflexrohre kommen zum Einsatz.
Durch das Verschließen von einem oder von zwei Rohren lässt sich die Abstimmfrequenz des Bassreflexprinzips variieren.
Dies führt zu einer Verschiebung der Schallwirkung des Bassreflexsystems hin zu tieferen Tönen.
Dabei wird der Schalldruck-Level im mittleren Bassbereich abgesenkt, was zu einer geringeren Anregung von Raumresonanzen in diesem Bereich führt.
So kann einem Dröhnen im Bass entgegengewirkt werden.
Da die Bassreflex-Öffnungen spiegelbildlich (rechts/links) seitlich angeordnet sind, können sie beim Lautsprecherpaar nach innen oder nach außen gerichtet werden, wodurch sich ebenfalls Einfluss auf die Raumakustik nehmen lässt.

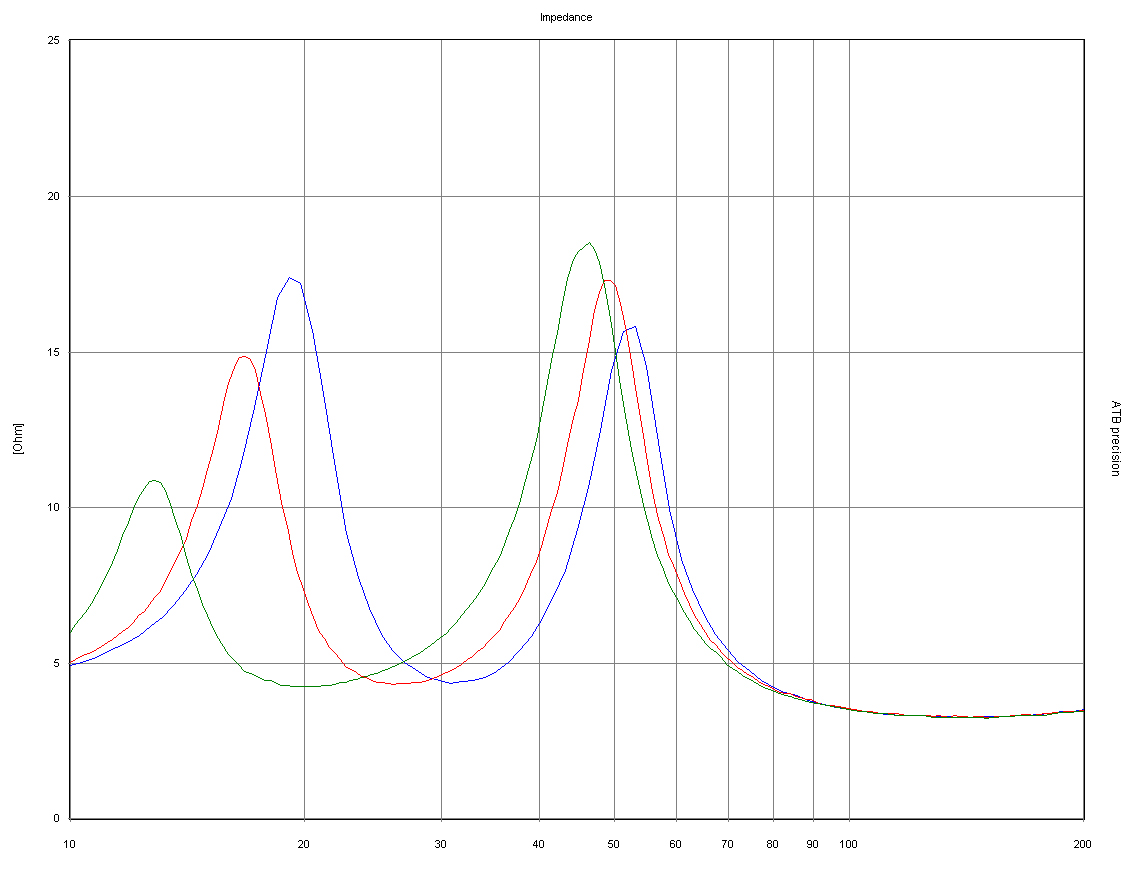

Die folgende Graphik zeigt die Impedanzmessungen der drei BR-Optionen.



Bei der Abstimmfrequenz 31 Hz (blaue Kurve) ergibt sich eine -3 db Grenzfrequenz bei ca. 39 Hz.


Zur Vollständigkeit; die Impedanzkurve der Pulse im Bereich von 10 - 30.000 Hz.




__________________
gewerblicher Teilnehmer
www.weidlich-audio.de

Geändert von AIR (08.11.2015 um 20:02 Uhr).
Mit Zitat antworten
  #19
Alt 08.11.2015, 20:00
AIR AIR ist offline
-

Registriert seit: 01.12.2008
Beiträge: 2.432
Standard Step forward

.
Ein kleiner Schritt für einen Lautsprecher . . .

Braucht die Welt schon wieder ein neues Lautsprecher-Modell, dass Signale nicht richtig wandeln kann? . . . Wir denken nein!
Darum stand die zeit-/signalgenaue Wandlung ganz oben im Pflichtenheft dieser Neuentwicklung.

Die GENUIN PULSE schafft eine zeitgleiche Addition der Schallanteile aller Lautsprechersysteme im Einschwingen (Impulse).

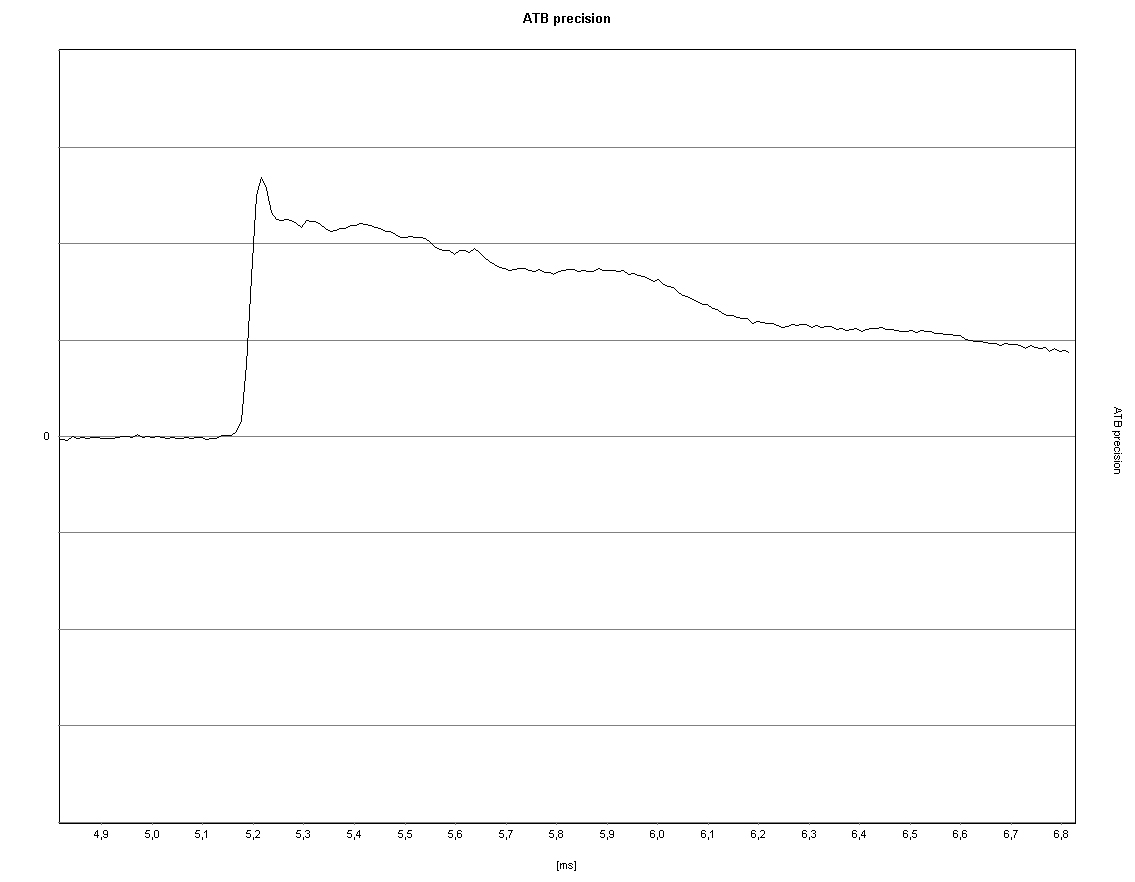

Messdiagramm: Sprungantwort, Distanz = 1,7 m (Hörraum), hohe Auflösung (2 ms)



Die Einschwingvorgänge, auch Transienten genannt, beinhalten die höchsten Spitzen-Amplituden (Schallpegelmaxima) innerhalb der Musik.
Zudem sind die Transienten maßgeblich für die Erkennung und Ortung von Schallereignissen.
Jeder neue Ton, jeder Laut einer Stimme, jede Note beginnt mit einer Transiente.
Musik ist ein Transienten-Feuerwerk!
Das macht die korrekte Reproduktion der Einschwingvorgänge so wichtig!

Die wenigen Lautsprecher weltweit, die derart wandeln können, klingen impuls-
dynamischer, reiner, räumlich richtiger, einfach authentischer!

Fachmännisch betrachtet gehört die richtige Wandlung von Transienten zu der richtigen Übertragungsfunktion eines Lautsprechers.
Anscheinend ist die Realisation dieses Anspruchs aber "nicht so einfach".

Die besondere Bedeutung der Einschwingvorgänge gründet zudem darin, dass unter Wohnraumbedingungen nur ein sehr kurzes Zeitfenster existiert, in dem wir den musikalischen Inhalt der Tonaufzeichnungen ungestört hören können.

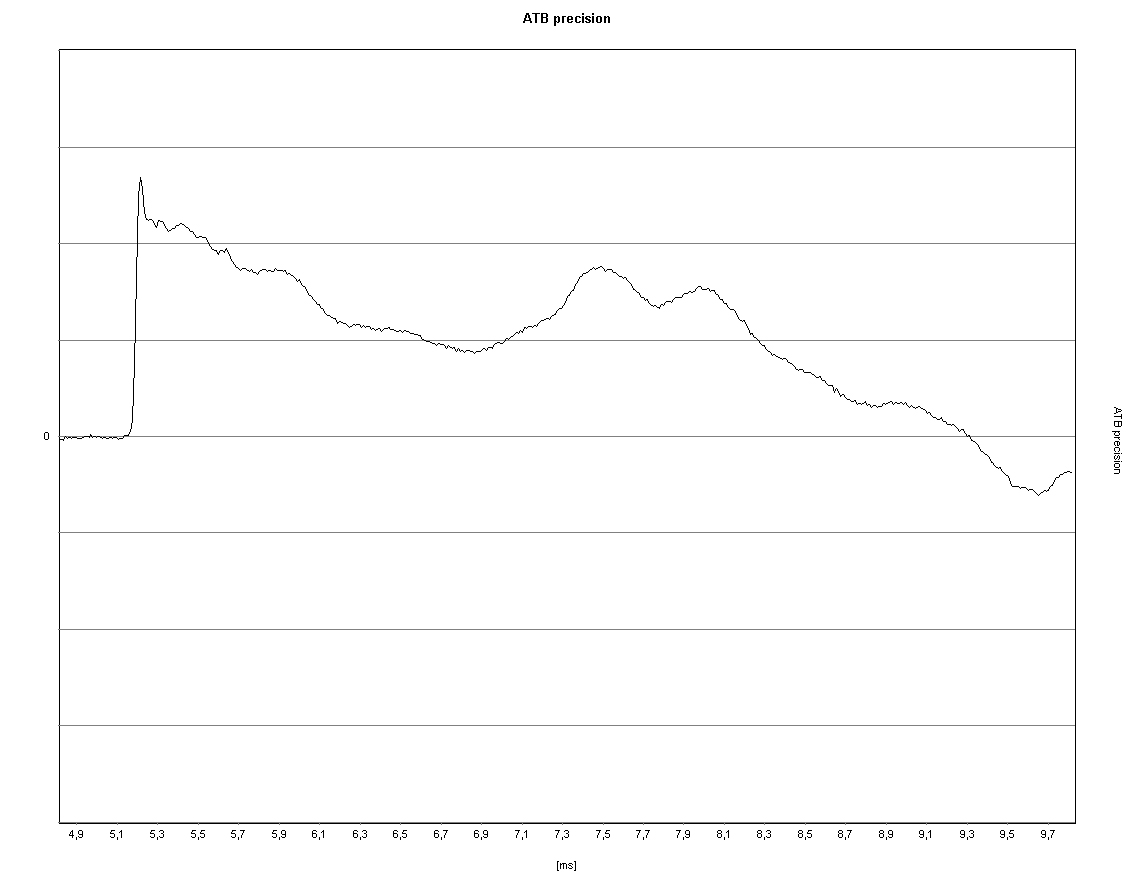

Messdiagramm: Sprungantwort, Distanz = 1,7 m (Hörraum), Zeitachse/Auflösung (5 ms)



Es vergehen weniger als 2 ms bis die ersten Reflexionen dem ungetrübten Hörgenuss ein Ende bereiten.
Danach hören wir eine Interaktion von Direktschall und Indirektschall (Reflexionen).


__________________
gewerblicher Teilnehmer
www.weidlich-audio.de

Geändert von AIR (08.11.2015 um 20:05 Uhr).
Mit Zitat antworten
  #20
Alt 09.11.2015, 10:03
AIR AIR ist offline
-

Registriert seit: 01.12.2008
Beiträge: 2.432
Standard time coherent

.
Wer nicht kommt zur rechten Zeit . . .

Nur wenn die Schallanteile aller Lautsprechersysteme zeitgleich, mit gleicher Polarität, mit dem richtigen Energiegehalt und dynamisch in Phase das Ohr des Zuhörers erreichen, ist die Reproduktion des gespeicherten "musikalischen Originals" erfolgreich.

Die auffällige Schallwandgeometrie der GENUIN PULSE ermöglicht die zeitgleiche Schallabstrahlung in Richtung Zuhörer.
Dafür wurde der Tieftöner, dessen akustisches Zentrum durch seine Baugröße bedingt relativ weit hinten liegt, durch eine vorgesetzte Schallwand an die akustischen Zentren der Mittelhochtoneinheit angepasst.
Das akustische Zentrum des Hochtöners hat durch seine Schallführung (Waveguide) exakt den gleichen Tiefenversatz wie das der Mitteltöner.



Durch die Formgebung der unteren Schallwand, die mit einer Spitze in Richtung Mitteltöner gestaltet wurde, kann es zu keiner Reflexion des von Mitteltöner abgestrahlten Schalls zurück zur Membran des Mitteltöners kommen.
Eine Kantenreflexion in Richtung Hörplatz ist ebenfalls ausgeschlossen.

Die spiegelbildliche Anordnung der Mitteltöner ober- und unterhalb des Hochtöners sorgt für eine symmetrische Schallabstrahlung in dem Übertragungsbereich der kurzen Wellenlängen (Hochmitteltonbereich). Erfahrungsgemäß variiert die Sitzhöhe der Zuhörer und daher sollte ein Lautsprecher bezüglich des vertikalen Abstrahlverhaltens unkritisch sein.
